Verankerungs-Set für leistungsstarke Fundamente

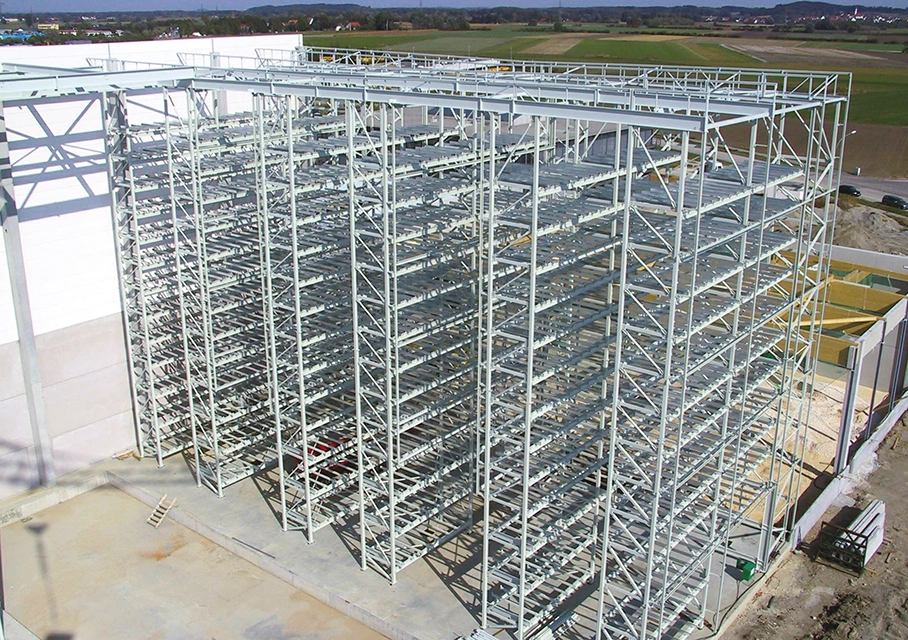

Das Verankerungs-Set ermöglicht eine kostengünstige, praxisgerechte und sichere Fundamentverankerung an der Schnittstelle zwischen Beton- und Stahlbau. Das Set eignet sich für Verankerungen und Verbindungen aller Art – insbesondere im Schwerlast-Bereich, etwa bei Stahlbauten, Hochregallagern, Maschinen oder Betonfertigteilen. Zugelassen für Leistungskategorie C2 bei seismischer Beanspruchung.
Fundamentverankerung mit System

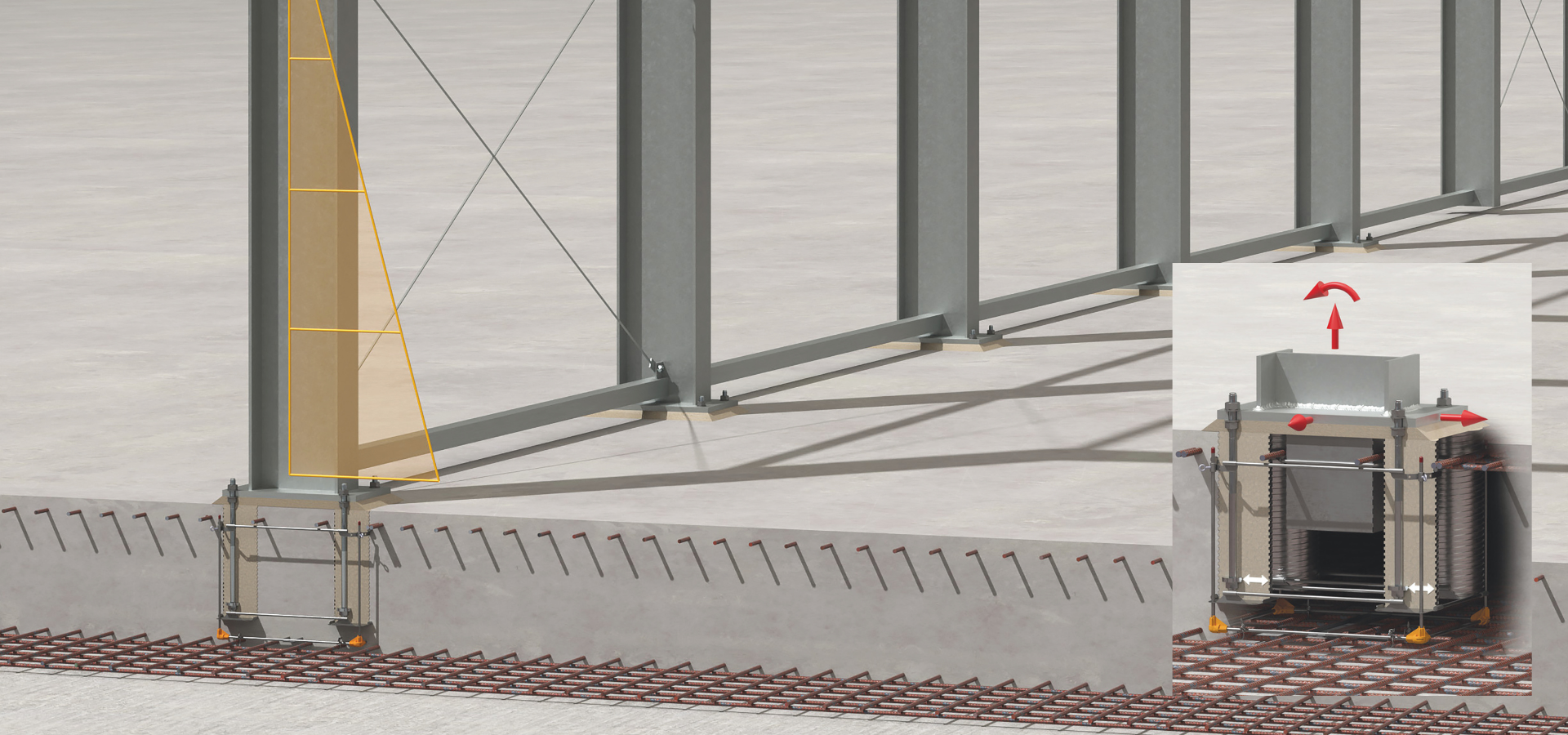

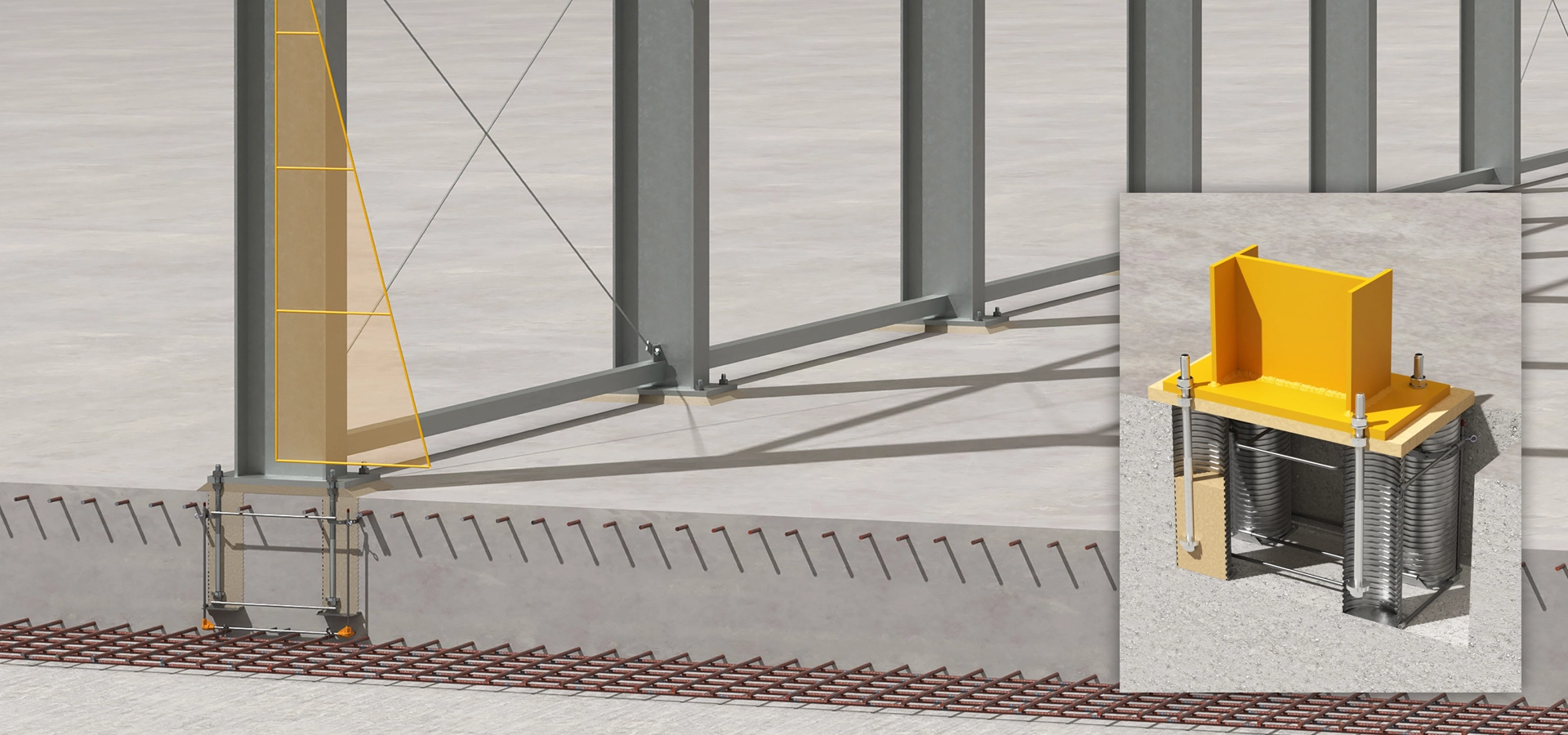

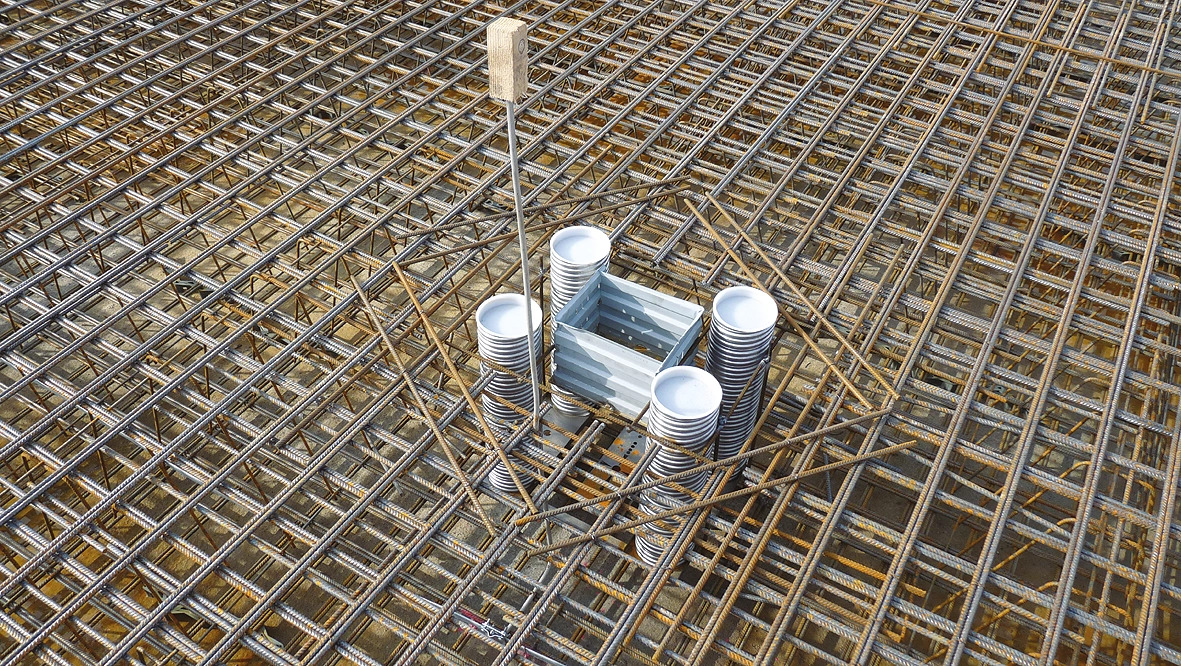

Die Sets verbinden den groben Betonbau mit dem präzisen Stahl- bzw. Maschinenbau: Profilierte Hüllwellrohre werden in die Stahlbeton-Bodenplatte oder in das Stützenfundament einbetoniert. Die Verzahnung zwischen Vergussmörtel und Beton sichert die Einleitung der Zugkräfte. Bei dieser Betonverankerung ist eine praxisgerechte Einbautoleranz von bis zu 10 cm möglich!
Ankerbolzen Montage

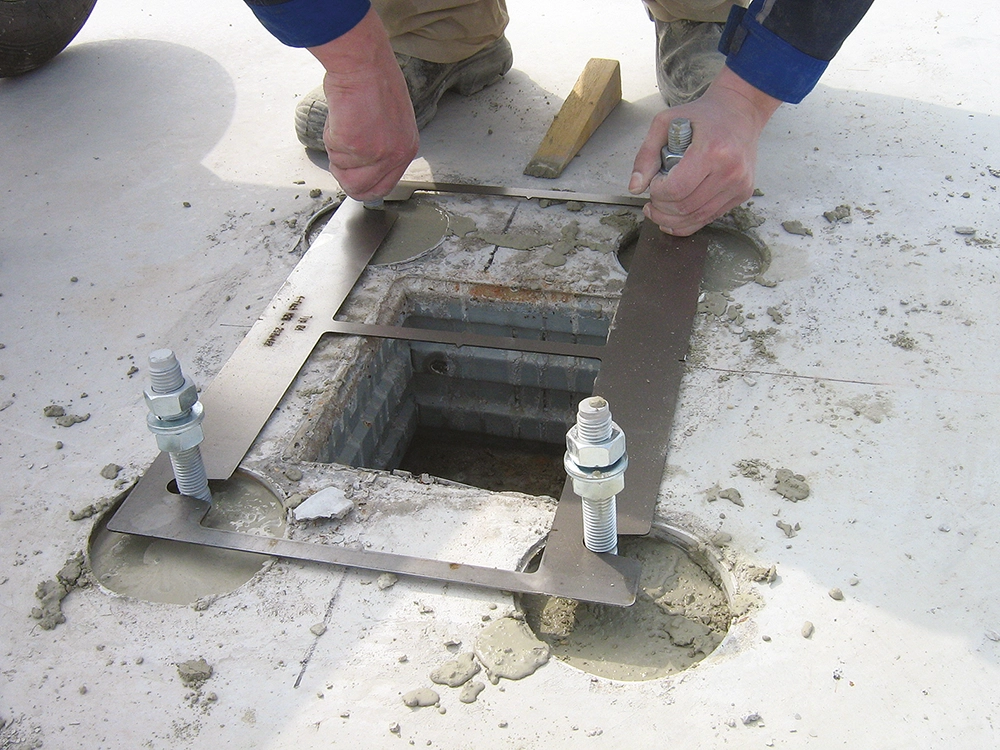

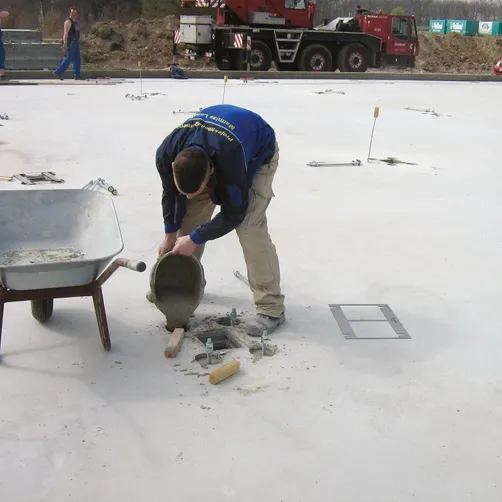

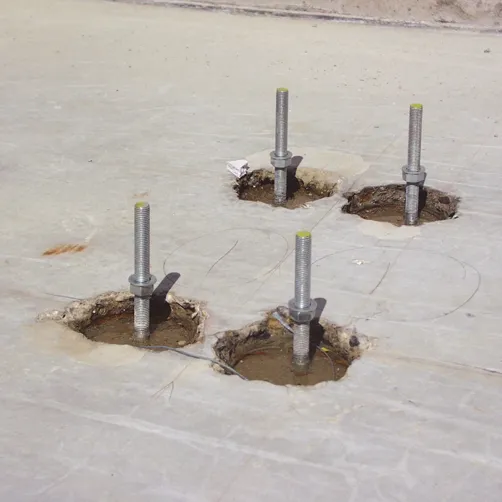

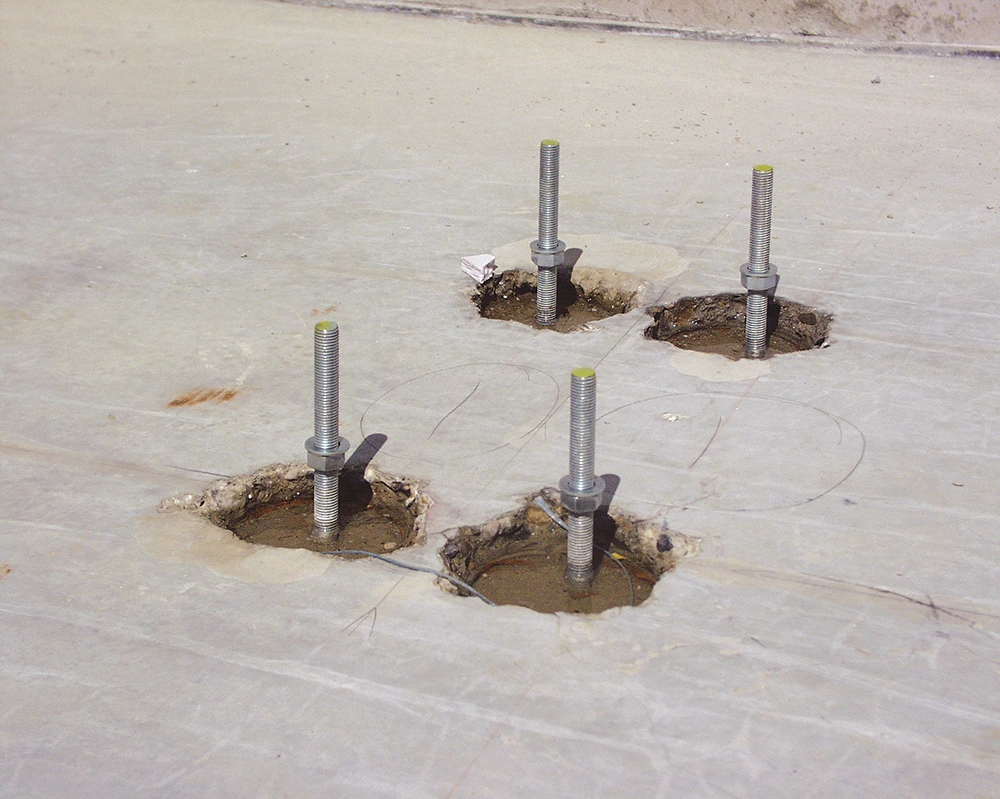

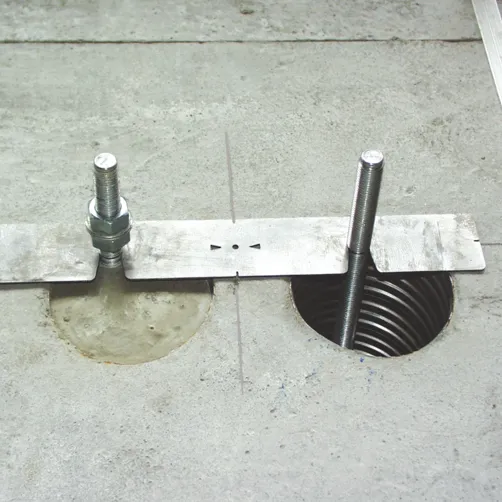

Erst nach Abschluss der Rohbauarbeiten werden die Bolzen mit der Ankerbolzen- Einbauschablone exakt eingemessen und in den Rohren vergossen. Die Abmessungen der Rohre und der Ankerplatten sind so aufeinander abgestimmt, dass ein seitliches Spiel von +/- 5 cm oder mehr vorhanden ist.
Komplette Lösung aus
einer Hand
Alle erforderlichen Komponenten und Zubehör für die korrekte Montage in einem Paket.
Zugelassenes
Verankerungssystem
Seismische Zulassung (C2), hohe Zugkräfte (15-400 kN), vielseitig einsetzbar in Stahl- und Betonbau.
Effiziente und sichere
Montage
Kein Schweißen erforderlich,schneller Einbau als Set, hohe Einbausicherheit dank
Zubehörpaket.
Kostenfreie
Planungshilfe

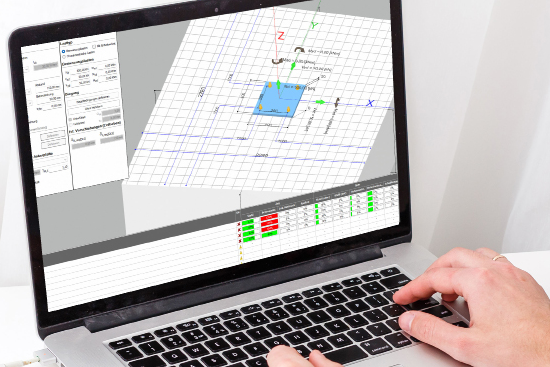

BemessungsprogrammyDIMENSIONS für einfachere Berechnungen als kostenloser Download
Einsatz vom Verankerungs-Set
+49 (0) 7033 5371-0
Planungsphase
- Kostenlose Bemessungssoftware
- Berechnung der erforderlichen Verankerungstiefe und der Schubknaggen-Abmessungen
- Ermittlung der Ankerabmessungen (Ankerstab Ø und Länge)
- Bereitstellung einer individuellen ifc Datei und eines Ausschreibungstextes
Montage im Betonbau

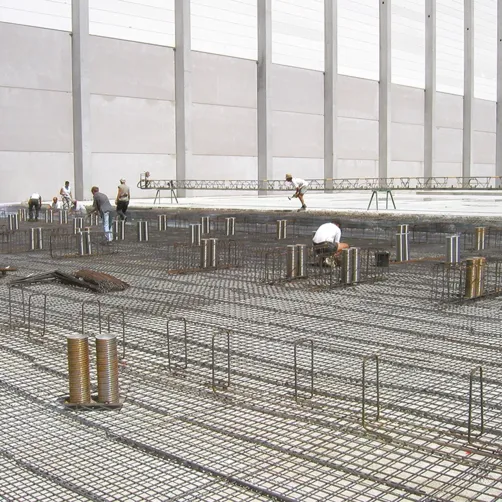

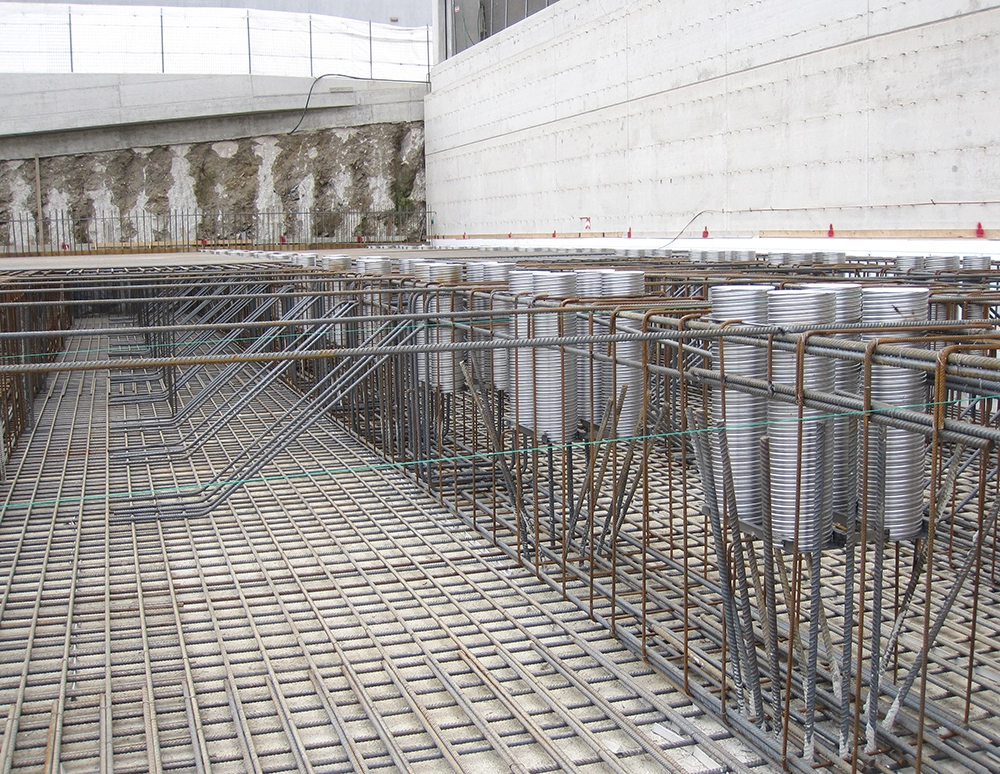

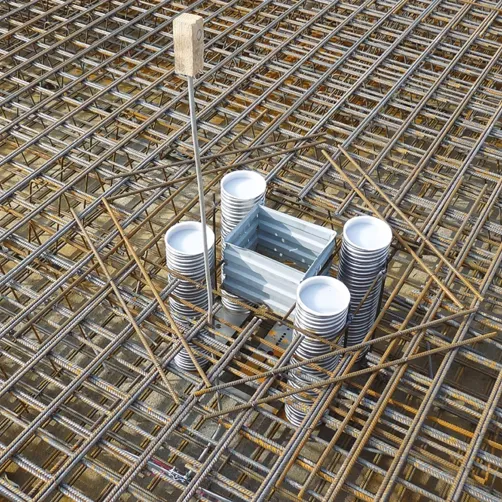

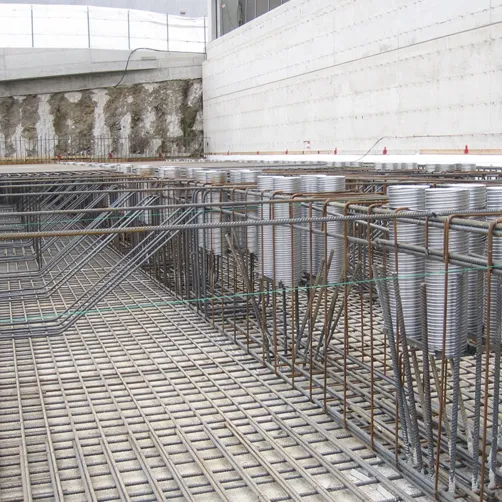

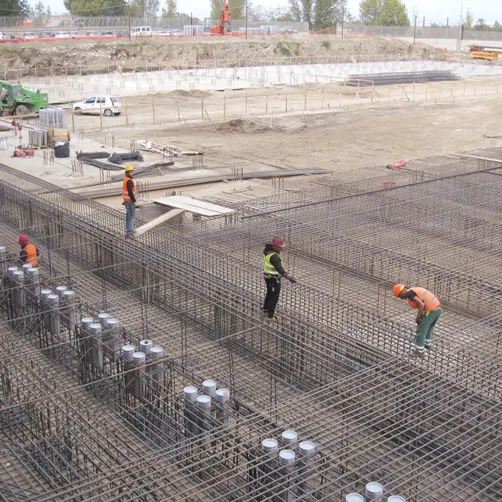

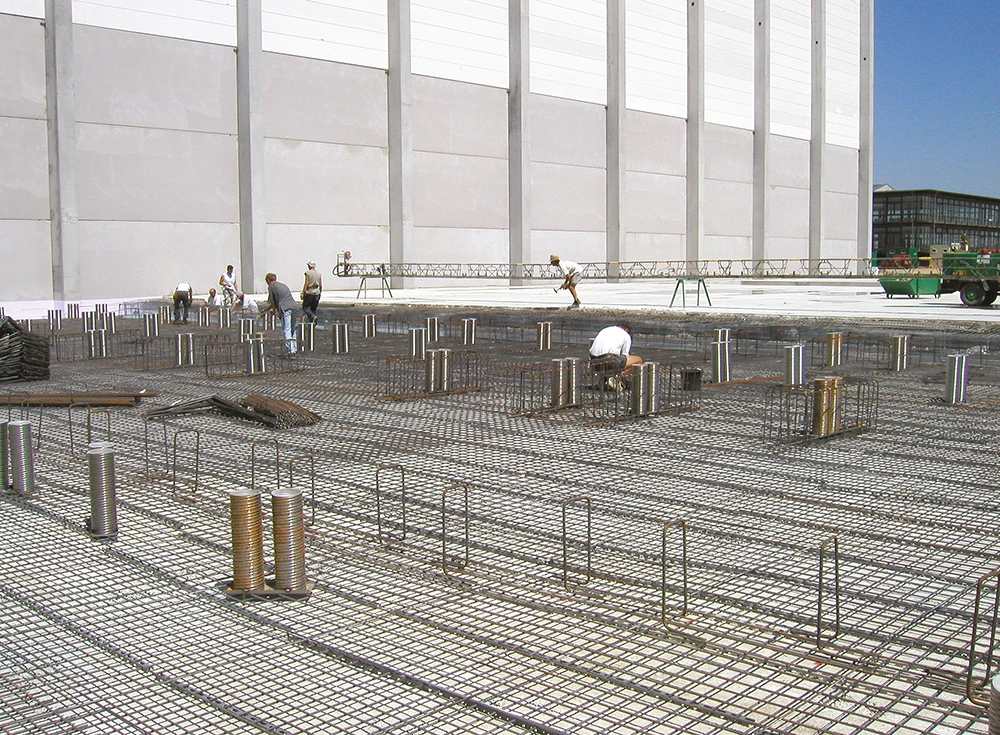

- Einbau der ROBUSTA-Ankerrohre in Beton-Fundamenten und Bodenplatten

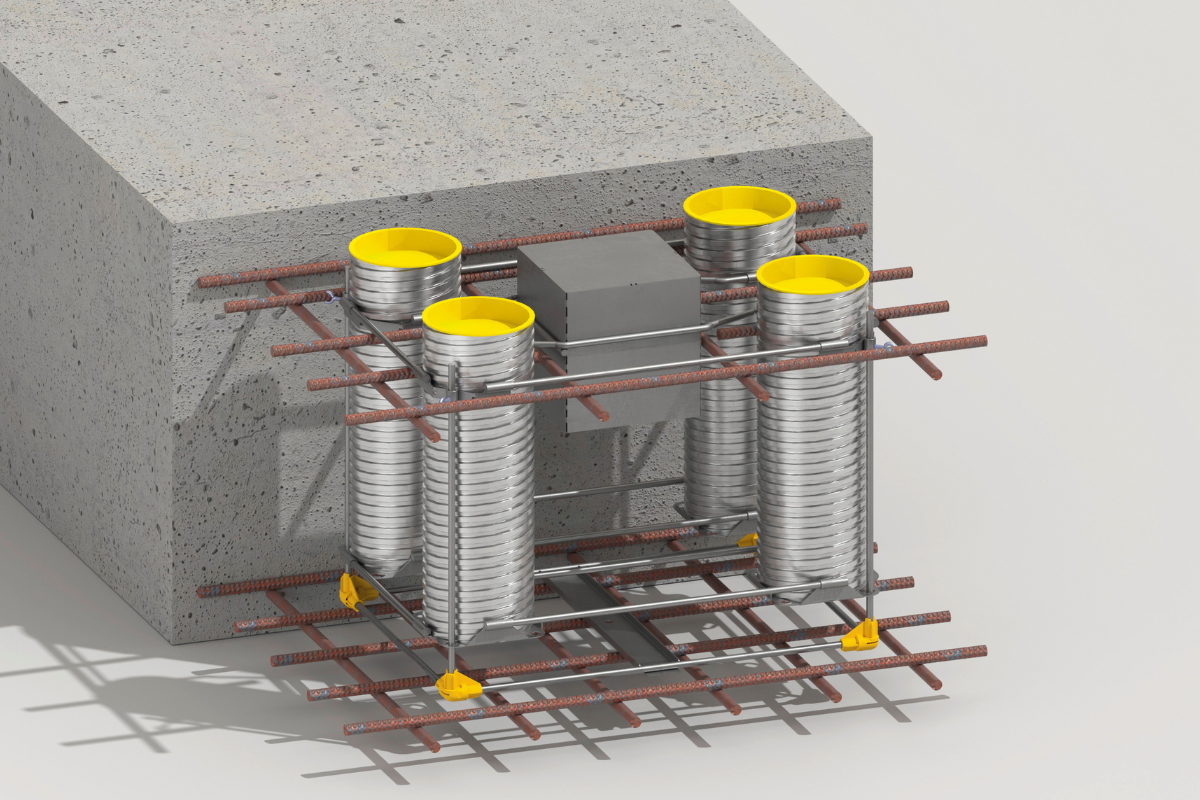

- Einfache und genaue Montage durch mitgelieferten Montagerahmen.

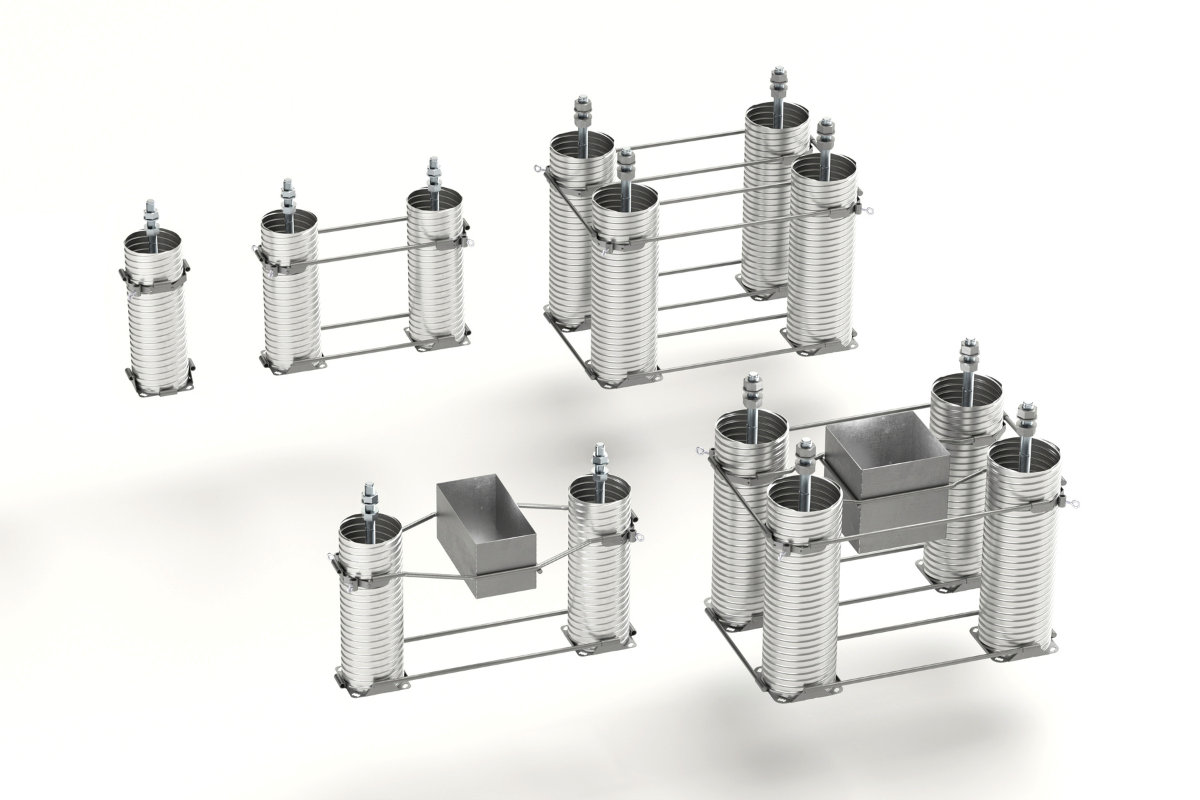

- Schnellere Montage durch 2 oder 4 Rohre als Set

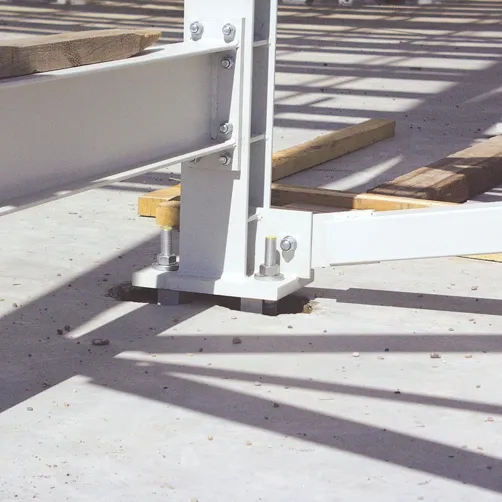

Montage im Stahlbau:

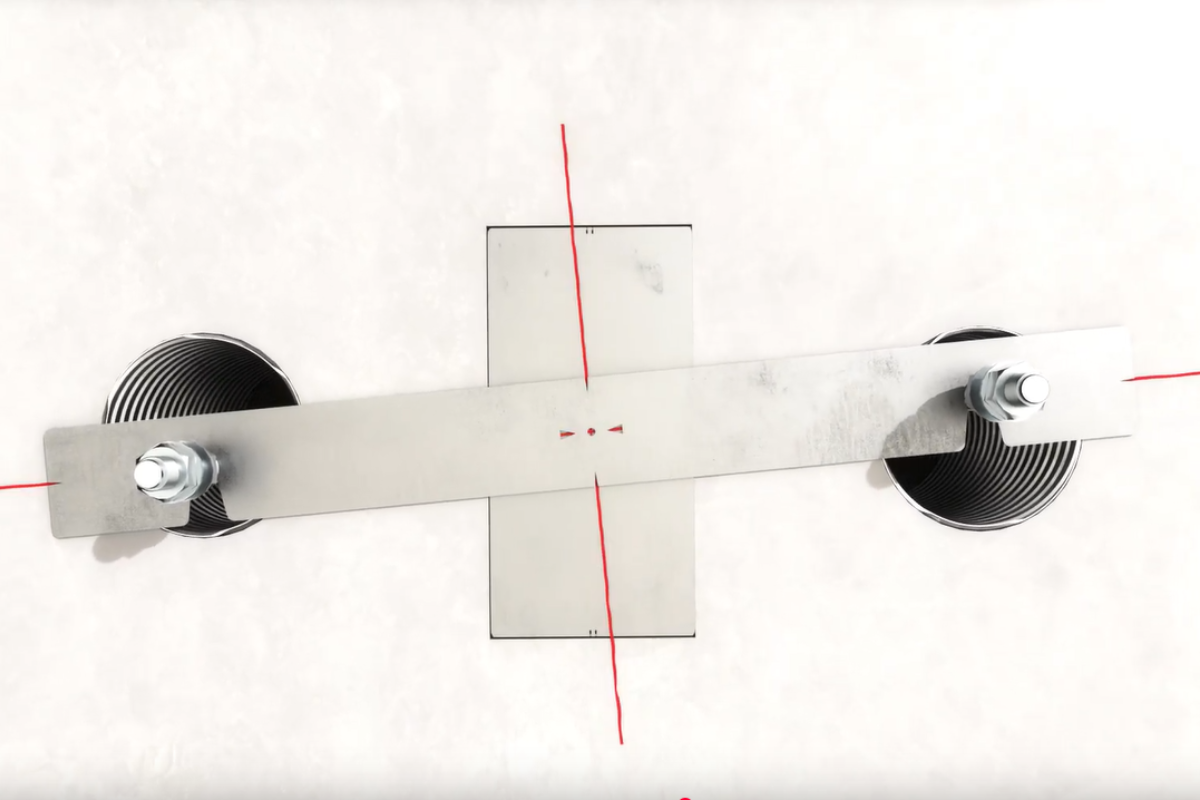

- Exaktes und einfaches Einmessen der Anker

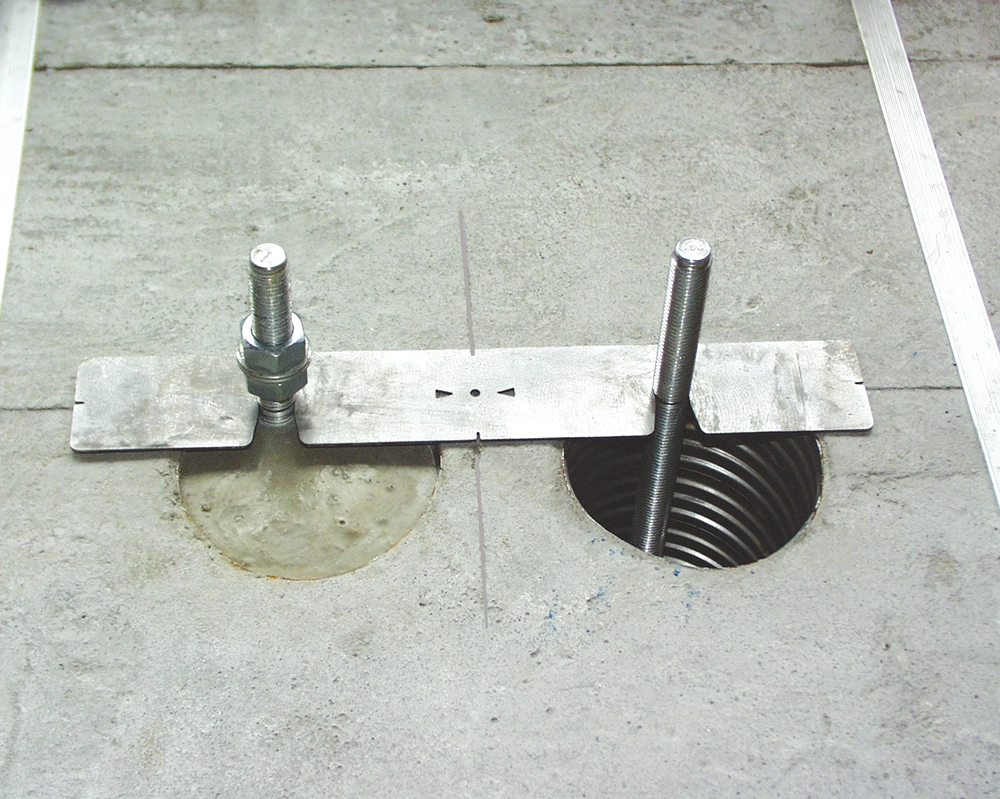

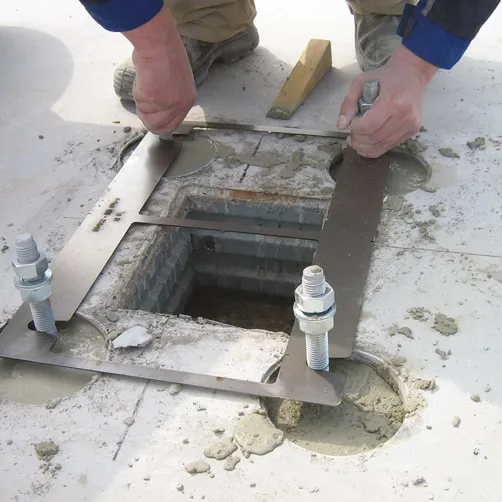

- Einfache und genaue Montage und Vergießen durch mitgelieferte Schablonenbleche
- Schnellere Montage durch vormontierte Ankerstäbe mit Ankerplatten
- Sicherer Verguss durch hochfesten Ankermörtel
Hohe Stabilität
- Zugelassen für Leistungskategorie C2 bei seismischer Beanspruchung
- Zulässige Zugkräfte von 15 kN bis 400 kN pro vergossenem Ankerstab
- Lieferbare Versionen gemäß bauaufsichtlicher Zulassung
